코너 블럭 4040용 모델명 : SCB 4040 요약정보 및 구매

#스마트 간편 조립, #셋트 판매, #경/중 하중 용

상품 선택옵션 0 개, 추가옵션 2 개

판매가격 6,800원
배송비결제 수령후 지불(착불)

코너 블럭 4040용 부품 선택

선택된 옵션

  • 코너 블럭 4040용 (+6800원)
위시리스트 목록 바로가기

선택하신 상품이 장바구니에 담겼습니다.

계속쇼핑하기 장바구니보기

상품 정보

상품 상세설명

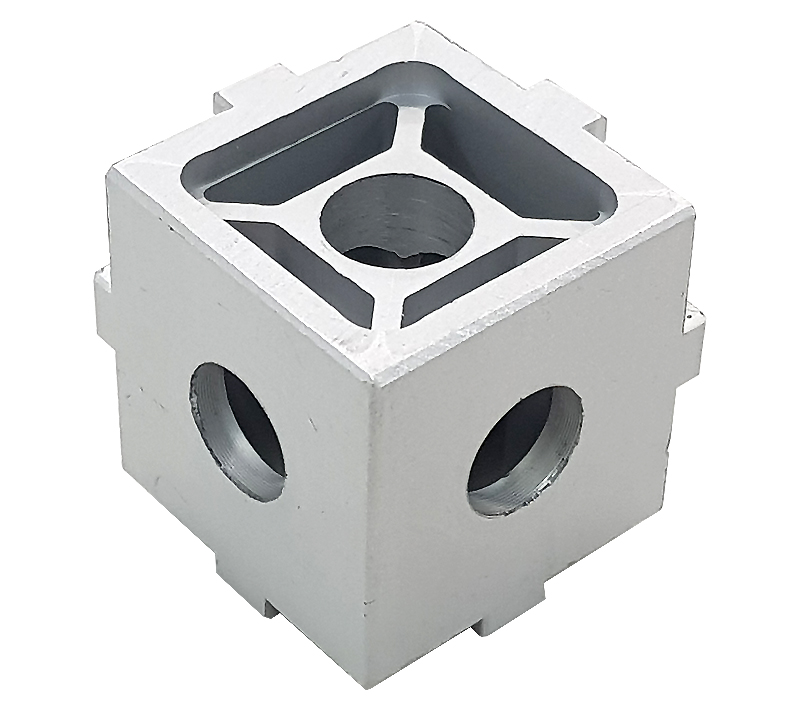

스마트 코너 블럭 SCB 4040 기본 스팩

재질 / 색상 A6063 / 회색
크기(mm) 40 x 40 x 40 / MCT가공
대응 프로파일 프로파일 4040/4040-경량 전용
조립 방향 상부/하부 2면 조립용, 상부/하부 3면 조립용
볼트(탭) 크기 렌지 볼트 M8 x 20 (Tab : M6 필요)
추가 가공 프로파일 조립면 당, 탭 가공 1개씩 필요
특   징 스마트 코너 블럭은 프로파일 조립면의 탭 구멍을 제외한 별도의 추가 가공이 필요 없으며, 간편한 조립과 분해 및 유지보수가 다른 부품을 이용한 조립보다 탁월합니다.
상품구성 ▶ 2면 조립용 스마트 코너 블럭 1Ea, 렌지 볼트 : M8 x 20 2Ea, 홀 캡 : 1Ea, 상부 캡 : 1Ea(하부용 없음) 기본 구성 (세트 판매)
▶ 3면 조립용 스마트 코너 블럭 1Ea, 렌지 볼트 : M8 x 20 3Ea, 홀 캡 : 1Ea, 상부 캡 : 1Ea(하부용 없음) 기본 구성 (세트 판매)
※ 개별 구매 희망시 고객센터 연락 요망
호환 메이커 대영 프로파일, 남선 알루미늄, 경희 알루미늄, 미래 프로파일
본 상품은 해당 프로파일 조립면에 탭 가공이 이루어져 있어야 조립이 되는 상품입니다.
직접 탭 가공이 어려우신 분들께서는 프로파일 주문 시, 필요 갯수 만큼 필수적으로 탭 가공을 추가 주문하셔야 불편함이 없습니다.
수량 계산은 조립면당 볼트 수 만큼 계산하시면 편리하며, 화면 하단 설명을 참고하시기 바랍니다.
해당 부품의 모서리에는 날카로운 부분이 있습니다. 취급 시, 다치지 않도록 필히 장갑을 착용하여 다루시기 바라며, 그로인한 불상사는 "부품다모아"에서는 책임지지 않습니다.

알루미늄 프로파일도 스마트 시대!!
오직 "부품다모아" 에서만 만날 수 있는, 혁신!!

기존 프로파일 조립과는 비교할 수 없는 스마트하고 혁신이 여러분을 기다리고 있습니다.

스마트 부품의 뛰어난 호환성, 대영금속(프로파일), 남선알루미늄, 경희 알루미늄, 미래 프로파일 100% 호환

SCB 4040-2U, 2면 상부용

스마트 코너블럭 SCB 4040-2U, 2면 상부 조립용 제품 구성 및 조립도


SCB 4040-2U, 2면 상부 드로잉 Dimension

SCB 4040-2U는 조립면이 두 방향의 프로파일 코너 상단부에 적용되는 제품입니다.
스마트 코너블럭은 프레임 구조의 상단부와 하단부의 제품으로 나뉘어져 있습니다. 프레임 설계시 사용되어지는 부분을 확인 하신 후, 상품 옵션에서 제품을 선택하시기 바랍니다.
본 제품은 해당 크기의 프로파일 만 대응 가능합니다. 활용 목적에 따라 프로파일 크기를 먼저 선정하시고, 스마트 코너블럭을 선택하시면 편리합니다.
스마트 코너블럭과 프로파일을 조립하식 위해서는 프로파일 조립면에 탭(Tab) 가공이 이루어져 있어야 합니다. 화면 아래 추가 가공 옵션 선택 유의사항을 참고하시기 바랍니다.

DWG 및 STEP 파일은 화면 상단에서 다운로드 가능하며, 프로파일 구조 설계에 편리하게 사용하시면 됩니다.
본 상품은 코너블럭과 볼트, 캡(Cup)를 포함한 셋트 제품으로 판매되며, 개별 판매는 하지 않습니다.
화면 상단 또는 하단에 스마트 코너블럭 조립 동영상을 보시면, 편리하게 조립할 수 있습니다.

SCB 4040-2L, 2면 하부용

스마트 코너블럭 SCB 4040-2L, 2면 하부 조립용 제품 구성 및 조립도


SCB 4040-2L, 2면 하부 드로잉 Dimension

SCB 4040-2L는 조립면이 두 방향의 프로파일 코너 하단부에 적용되는 제품입니다.
스마트 코너블럭은 프레임 구조의 상단부와 하단부의 제품으로 나뉘어져 있습니다. 프레임 설계시 사용되어지는 부분을 확인 하신 후, 상품 옵션에서 제품을 선택하시기 바랍니다.
본 제품은 해당 크기의 프로파일 만 대응 가능합니다. 활용 목적에 따라 프로파일 크기를 먼저 선정하시고, 스마트 코너블럭을 선택하시면 편리합니다.
스마트 코너블럭과 프로파일을 조립하식 위해서는 프로파일 조립면에 탭(Tab) 가공이 이루어져 있어야 합니다. 화면 아래 추가 가공 옵션 선택 유의사항을 참고하시기 바랍니다.

DWG 및 STEP 파일은 화면 상단에서 다운로드 가능하며, 프로파일 구조 설계에 편리하게 사용하시면 됩니다.
본 상품은 코너블럭과 볼트, 캡(Cup)를 포함한 셋트 제품으로 판매되며, 개별 판매는 하지 않습니다.
화면 상단 또는 하단에 스마트 코너블럭 조립 동영상을 보시면, 편리하게 조립할 수 있습니다.

SCB 4040-3U, 3면 상부용

스마트 코너블럭 SCB 4040-3U, 3면 상부 조립용 제품 구성 및 조립도


SCB 4040-3U, 3면 상부 드로잉 Dimension

SCB 4040-3U는 조립면이 세 방향의 프로파일 코너 상단부에 적용되는 제품입니다.
스마트 코너블럭은 프레임 구조의 상단부와 하단부의 제품으로 나뉘어져 있습니다. 프레임 설계시 사용되어지는 부분을 확인 하신 후, 상품 옵션에서 제품을 선택하시기 바랍니다.
본 제품은 해당 크기의 프로파일 만 대응 가능합니다. 활용 목적에 따라 프로파일 크기를 먼저 선정하시고, 스마트 코너블럭을 선택하시면 편리합니다.
스마트 코너블럭과 프로파일을 조립하식 위해서는 프로파일 조립면에 탭(Tab) 가공이 이루어져 있어야 합니다. 화면 아래 추가 가공 옵션 선택 유의사항을 참고하시기 바랍니다.

DWG 및 STEP 파일은 화면 상단에서 다운로드 가능하며, 프로파일 구조 설계에 편리하게 사용하시면 됩니다.
본 상품은 코너블럭과 볼트, 캡(Cup)를 포함한 셋트 제품으로 판매되며, 개별 판매는 하지 않습니다.
화면 상단 또는 하단에 스마트 코너블럭 조립 동영상을 보시면, 편리하게 조립할 수 있습니다.

SCB 4040-3L, 3면 하부용

스마트 코너블럭 SCB 4040-3L, 3면 하부 조립용 제품 구성 및 조립도


SCB 4040-3L, 3면 하부 드로잉 Dimension

SCB 4040-3U는 조립면이 세 방향의 프로파일 코너 하단부에 적용되는 제품입니다.
스마트 코너블럭은 프레임 구조의 상단부와 하단부의 제품으로 나뉘어져 있습니다. 프레임 설계시 사용되어지는 부분을 확인 하신 후, 상품 옵션에서 제품을 선택하시기 바랍니다.
본 제품은 해당 크기의 프로파일 만 대응 가능합니다. 활용 목적에 따라 프로파일 크기를 먼저 선정하시고, 스마트 코너블럭을 선택하시면 편리합니다.
스마트 코너블럭과 프로파일을 조립하식 위해서는 프로파일 조립면에 탭(Tab) 가공이 이루어져 있어야 합니다. 화면 아래 추가 가공 옵션 선택 유의사항을 참고하시기 바랍니다.

DWG 및 STEP 파일은 화면 상단에서 다운로드 가능하며, 프로파일 구조 설계에 편리하게 사용하시면 됩니다.
본 상품은 코너블럭과 볼트, 캡(Cup)를 포함한 셋트 제품으로 판매되며, 개별 판매는 하지 않습니다.
화면 상단 또는 하단에 스마트 코너블럭 조립 동영상을 보시면, 편리하게 조립할 수 있습니다.

스마트 코너블럭 SCB 4040 제품 특징

부품다모아에서만 판매하는 스마트 프로파일 악세서리는 사용자가 보다 쉽고 간단한 방법으로 프로파일을 조립할 수 있있도록 고안된 제품으로, 숙련자 뿐만 아니라, 초보자도 손쉽게 조립할 수 있습니다.

1. 프로파일에 별도의 구멍(홀) 작업을 하지 않아도 조립이 가능합니다.

2. 프로파일의 조립시간이 일반 부품으로 조립하는 시간보다 현저히 단축됩니다.

3. 남여노소 누구나 어려움 없이 쉽게 조립/분해 및 유지보수가 가능합니다.

4. 프레임 구조 설계가 간단 명료함으로, 설계자의 부담을 줄일 수 있습니다.

5. 미관상 깨끗함과 심플함을 유지할 수 있습니다.

6. 부품의 개수를 현격히 줄일 수 있음으로 검수 작업이 용이합니다.

7. 기존 방식보다 튼튼하게 구조를 조립할 수 있으며, 특유의 뒤틀림 현상 및 미끌림 현상이 없습니다.

8. 스마트 프로파일 악세서리를 이용하여 실내/외 인테리어 소품 및 책꽂이, 책상, 테이블 등으로 제작이 가능합니다.

9. 이사가 빈번한 1인 가구에 필요한 각종 가구를 스마트 프로파일 악세서리로 만드시면, 튼튼하고 조립/분해가 용이함으로, 이사 부피를 최소화 시킬 수 있습니다.

스마트 코너블럭 SCB 4040 조립방법 동영상

SCB 4040 주문에 다른 프로파일 추가 가공 옵션 선택 유의사항

스마트 제품 주문에 다른 프로파일 추가 가공 옵션 선택 유의사항
탭 가공 추가 옵션은 "부품다모아"의 스마트 제품(부품) 및 일반 제품(부품)을 이용한 프로파일 조립에서는 필수적으로 필요한 부분입니다.
탭 가공 수량 계산은, 해당 모델의 부품리스트에 있는 렌지 볼트 개수 x 구매 제품 개수 = 탭 가공 수량으로 계산 됩니다.
